Las partes de la tarjeta madre

La tarjeta madre (también llamada placa base, motherboard o board) es la placa grande donde se conectan todas las demás piezas del PC: procesador, memoria, almacenamiento, tarjeta gráfica y fuente de poder. No procesa nada por sí sola: reparte la energía y comunica las piezas entre sí.

Se elige según el procesador, porque el socket y el chipset de la placa determinan qué procesadores y qué memoria acepta. Toca cada parte del dibujo para ver qué hace, qué mirar al elegirla y qué datos conviene confirmar en el manual de tu modelo.

Cotiza tu PC

Explora las partes

Saltar a la lista de partes

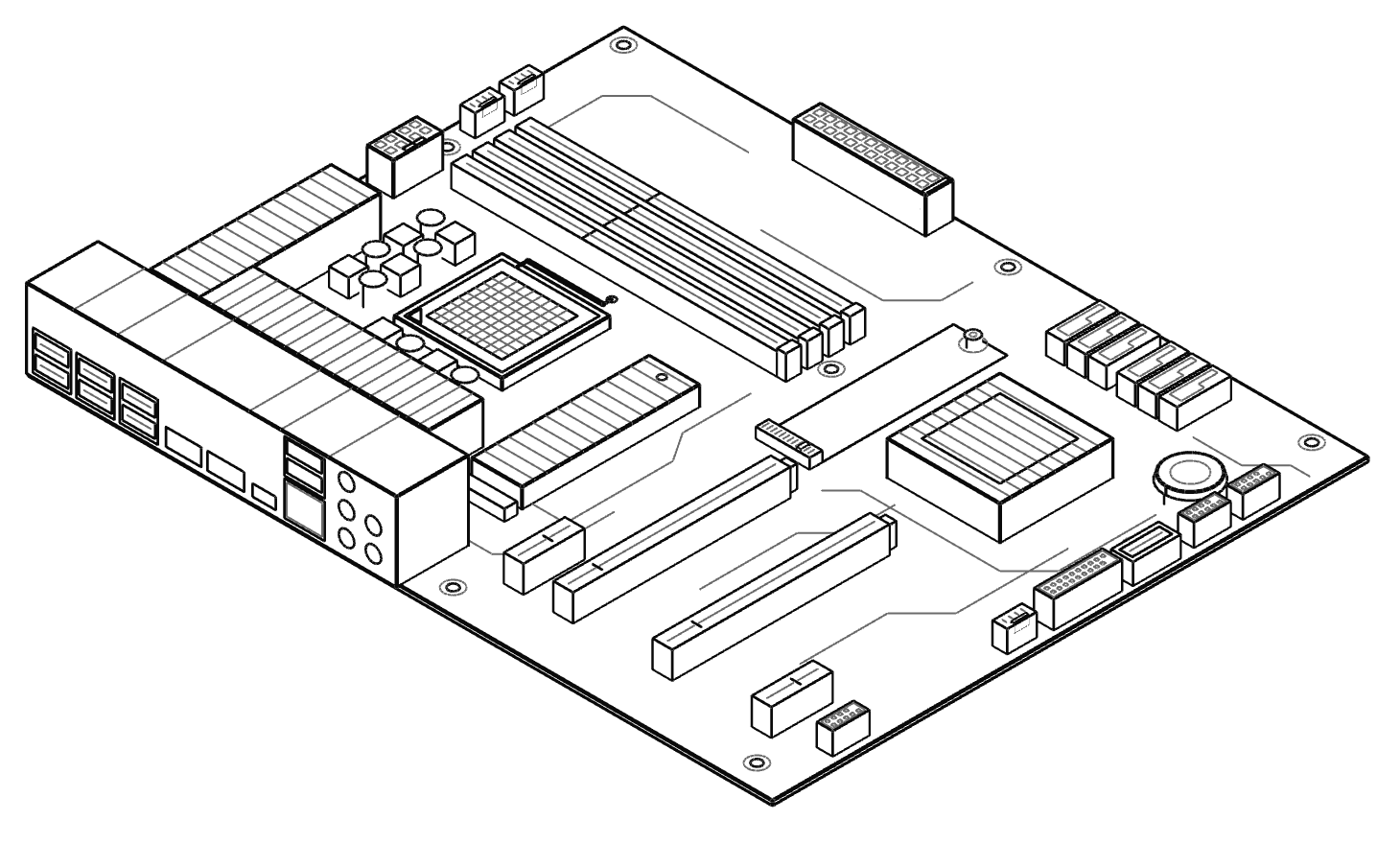

Dibujo de una tarjeta madre ATX típica. La ubicación de cada parte cambia según el modelo.
1234567891011121314
Dibujo de una tarjeta madre ATX típica. La ubicación de cada parte cambia según el modelo.
AnteriorSiguiente

Toca un número para ir a esa parte

Las partes, una por una

01Socket del procesador

También se le dice: zócalo, base del procesador.

El socket sostiene el procesador y conecta sus contactos con el resto de la placa. Su forma y la disposición de sus contactos cambian con cada plataforma, así que un procesador de un socket no entra en otro. Que dos piezas compartan socket tampoco asegura que funcionen juntas: también cuentan el chipset y la versión de BIOS.

Al elegir

  • Parte del procesador que quieres y elige una placa con su socket exacto.
  • Confirma en la lista de compatibilidad del fabricante que tu procesador exacto está soportado, no solo la familia.
  • Si el procesador es de una generación más nueva que la placa, revisa si hace falta actualizar la BIOS antes de usarlo.
  • Mira qué sockets admite tu disipador: algunos sirven para varios y otros solo para uno.

Datos

Dato 1
AMD indicó que los disipadores de AM4 siguen siendo compatibles con AM5. Aun así, algunos modelos pueden necesitar piezas de montaje nuevas: si vas a pasar de AM4 a AM5, o armas hoy una AM4 pensando en actualizar después, confirma con el fabricante de tu disipador que sirva en ambas plataformas.
Dato 2
Los disipadores diseñados para LGA 1700 suelen servir también en LGA 1851, según lo que indique el fabricante de cada disipador.
Dato 3
Compartir socket no garantiza compatibilidad: AMD indica que una placa de la serie 600 puede necesitar una actualización de BIOS para procesadores Ryzen 8000 y 9000, y en AM4 la compatibilidad depende del chipset y de la versión de BIOS.
Dato 4
El procesador y el socket traen una marca de alineación, normalmente un triángulo en una esquina, que indica dónde está el pin 1 y evita instalar el procesador girado.

Sockets de escritorio más comunes hoy

  • AM4AMDplataforma anterior

    Plataforma anterior de AMD con memoria DDR4. El procesador lleva los pines y la placa tiene los orificios donde entran.

    Dato 1
    AM4 es un socket de tipo PGA: los pines están en el procesador y la placa tiene orificios. AMD lo usa con procesadores Ryzen de la serie 5000 y anteriores, con memoria DDR4.

  • AM5AMD

    Plataforma actual de AMD con memoria DDR5. Los contactos están en la placa y el procesador queda apoyado sobre ellos.

    Dato 1
    AM5 es un socket de tipo LGA: los contactos están en la placa y el procesador no lleva pines. Tiene 1718 contactos.
    Dato 2
    Los procesadores Ryzen para AM5 usan memoria DDR5; AMD no lista DDR4 para esta plataforma.

  • LGA 1700Intelplataforma anterior

    Plataforma anterior de Intel. Según el procesador y la placa, se usa memoria DDR4 o DDR5, y cada placa admite solo una de las dos.

    Dato 1
    Intel usa el socket LGA 1700 (FCLGA1700 en ARK) en procesadores Core de las generaciones 12, 13 y 14. El procesador admite DDR4 o DDR5, pero cada placa soporta solo una de las dos.

  • LGA 1851Intel

    Plataforma más reciente de Intel para sus procesadores Core Ultra. Las placas usan memoria DDR5.

    Dato 1
    LGA 1851 (FCLGA1851 en ARK) es el socket de los procesadores Intel Core Ultra para escritorio (serie 2), incluidos los modelos «Plus» más recientes (Core Ultra 5 250K Plus y Core Ultra 7 270K Plus), y esos procesadores usan memoria DDR5.

Relacionadas: Chipset, RAM, VRM

Fuentes

02Chipset

También se le dice: PCH, conjunto de chips de la placa.

El chipset coordina la comunicación entre el procesador y buena parte de las conexiones de la placa. Dentro de una misma plataforma hay varios chipsets, y cambian la cantidad de puertos, las ranuras y las funciones disponibles, como ajustar frecuencias del procesador o de la memoria. Suele ir bajo un disipador pequeño y no se cambia: viene soldado a la placa.

Al elegir

  • Compara los chipsets de la plataforma que elegiste: cambian los puertos USB, SATA y las ranuras M.2.
  • Si quieres ajustar la frecuencia del procesador o de la memoria, confirma que el procesador y el chipset lo permiten.
  • Un chipset de gama más completa no acelera el procesador: aporta más conexiones y funciones.
  • Verifica en el manual qué parte de las conexiones depende del procesador y cuál del chipset.

Datos

Dato 1
Los chipsets de la plataforma AM5 incluyen A620, B650, B650E, X670, X670E, B840, B850, X870 y X870E; los de la serie 600 pueden necesitar actualización de BIOS para Ryzen 8000 y 9000.
Dato 2
No todos los chipsets están pensados para ajustar la frecuencia del procesador. Lo recomendable es usar los que lo habilitan de forma oficial: en AM5, X870E, X870, B850, X670E y X670; en Intel, la serie Z con un procesador desbloqueado (sufijo K). Algunas placas con otros chipsets, como ciertas de la serie B, también permiten ajustes según el fabricante y el modelo; no es lo recomendable y exige que la placa tenga un buen VRM (fases de alimentación).
Dato 3
Entre los chipsets de LGA 1700 están H610, B660, H670, Z690, H770, B760 y Z790; entre los de LGA 1851, Z890, B860 y H810.
Dato 4
El chipset se conecta al procesador mediante un enlace dedicado; en Intel se llama DMI. En AMD el enlace no tiene un nombre propio, pero cumple la misma función. Los dispositivos que cuelgan del chipset comparten el ancho de banda de ese enlace.
Dato 5
Parte de las líneas PCIe, los puertos USB y las ranuras M.2 salen directamente del procesador y otra parte sale del chipset; la distribución cambia según el modelo de placa.

Relacionadas: Socket, PCIe secundarias, M.2, SATA

Fuentes

03VRM (alimentación del procesador)

También se le dice: regulador de voltaje, fases de alimentación.

El VRM toma la energía que entrega la fuente y la baja al nivel que usa el procesador, de forma estable aunque su consumo cambie. Trabaja bajo carga y se calienta, por eso en muchas placas va cubierto por disipadores a un lado del socket y bajo el flujo de aire del chasis.

Al elegir

  • Procesadores muy exigentes piden una alimentación acorde: busca reseñas de la placa que elegiste con ese procesador.
  • No compares placas solo por la cantidad de fases que anuncian; ese número no dice por sí solo cuánto aguanta el VRM.
  • Revisa que la placa tenga disipación en el VRM si planeas usar el procesador a plena carga durante mucho tiempo.
  • Asegura un buen flujo de aire cerca del socket: ayuda al VRM y al procesador.

Datos

Dato 1
El VRM toma la energía de 12 V que llega por el conector del procesador y la convierte al voltaje con el que trabaja el procesador. Junto con los condensadores que lo rodean, filtra el ruido y los picos para mantener el voltaje estable, porque un voltaje alto puede dañar el procesador. Un procesador más potente consume más y suele pedir más fases de alimentación: con menos fases puede funcionar, pero la placa se vuelve inestable bajo carga.

Relacionadas: EPS, Socket

Fuentes

04Conector de energía del procesador (EPS)

También se le dice: CPU_PWR, cable de ocho pines del procesador.

Lleva la energía de la fuente hasta el VRM, que la adapta para el procesador. Está cerca del socket, normalmente en el borde superior de la placa. Algunas placas traen más de un conector de este tipo para procesadores de alto consumo.

Al elegir

  • Confirma que tu fuente trae el cable EPS para el procesador; casi todas las fuentes modernas lo incluyen.
  • No uses un cable de la tarjeta gráfica en este conector, aunque se parezca: están codificados distinto.
  • Revisa en el manual cuántos conectores trae tu placa y cuáles debes conectar.
  • Deja espacio para el cable: queda cerca del disipador del procesador.

Datos

Dato 1
El conector de energía del procesador sigue el estándar EPS12V de 8 pines (4+4). Algunas placas traen dos conectores (8+4 u 8+8).
Dato 2
El cable EPS 4+4 del procesador y el cable PCIe 6+2 de la tarjeta gráfica no son intercambiables: sus conectores tienen codificación distinta.

Relacionadas: VRM, 24 pines

Fuentes

05Ranuras de memoria RAM

También se le dice: slots de RAM, DIMM, bancos de memoria.

Las ranuras de RAM alojan los módulos de memoria con los que el procesador guarda lo que está usando. Un seguro en cada extremo los sujeta. Los módulos tienen una muesca en un punto distinto según la generación, y por eso no se pueden forzar en una ranura de otra generación.

Al elegir

  • Elige primero la generación (DDR4 o DDR5) que admite la placa y compra la memoria de esa generación.
  • Revisa la lista de memorias compatibles del fabricante, sobre todo si quieres frecuencias altas o varios módulos.
  • Instala los módulos en las ranuras que indica el manual para que trabajen en doble canal.
  • Antes de decidir cuánta memoria comprar, mira la guía de cuánta RAM necesitas.

Datos

Dato 1
Los módulos DIMM de DDR4 y de DDR5 tienen 288 contactos, pero la muesca está en otra posición, por lo que no son intercambiables.
Dato 2
Cada placa admite una sola generación de memoria. En AM5 es DDR5; en LGA 1700 depende del modelo de placa, que puede ser DDR4 o DDR5.
Dato 3
En escritorio los procesadores usan dos canales de memoria. Con cuatro ranuras, hay dos por canal; con dos módulos, el manual indica en qué ranuras ponerlos para usar el doble canal (a menudo A2 y B2).

Generaciones de memoria

  • DDR4plataforma anterior

    Generación anterior. La usan placas de AM4 y algunas de LGA 1700.

  • DDR5

    Generación actual. La usan las placas de AM5 y de LGA 1851, y algunas de LGA 1700.

Relacionadas: Socket, Chipset

Fuentes

06Ranura PCIe principal (tarjeta gráfica)

También se le dice: ranura de la gráfica, ranura PCI Express larga.

Conecta la tarjeta gráfica con el procesador mediante un bus PCIe. Una pestaña de plástico la sujeta cuando la tarjeta está instalada. Su generación de PCIe determina el ancho de banda máximo disponible. Una tarjeta de una generación más nueva funciona en una ranura de una generación anterior, a la velocidad de la menor.

Al elegir

  • Si vas a usar una tarjeta gráfica dedicada, confirma que la placa tiene esta ranura y qué generación de PCIe ofrece.
  • Una tarjeta nueva funciona en una ranura más antigua, pero limitada por la generación menor.
  • Revisa el espacio: la gráfica puede tapar la ranura siguiente por su grosor y debe caber en el chasis.
  • Si tu procesador no trae gráficos integrados, necesitas una tarjeta gráfica para ver imagen.

Datos

Dato 1
Las ranuras PCIe existen en tamaños físicos x1, x4, x8 y x16. La ranura x16 es la más larga y es la que usan las tarjetas gráficas. Una ranura x16 puede trabajar con menos líneas que su tamaño físico, y una tarjeta de menos líneas encaja en una ranura más larga: en ambos casos funciona con el rendimiento que permitan esas líneas.
Dato 2
Cada generación de PCIe duplica el ancho de banda de la anterior: 8 GT/s por línea en PCIe 3.0, 16 GT/s en PCIe 4.0 y 32 GT/s en PCIe 5.0. El ancho de banda total depende además de cuántas líneas use el dispositivo.
Dato 3
Las tarjetas y ranuras PCIe de generaciones distintas son compatibles hacia atrás: el conjunto funciona a la velocidad de la generación menor de las dos.
Dato 4
La ranura x16 principal suele salir directamente del procesador, mientras que las demás ranuras suelen depender del chipset; la asignación exacta cambia según el modelo.

Relacionadas: PCIe secundarias, Puertos traseros, M.2

Fuentes

07Ranuras PCIe secundarias

También se le dice: ranuras de expansión, slots de expansión.

Permiten ampliar el equipo con tarjetas distintas de la gráfica. Pueden tener forma larga o corta, pero no siempre trabajan con todas sus líneas: una ranura larga puede estar conectada con menos líneas que su tamaño sugiere. En algunas placas comparten líneas con otras conexiones, como las M.2.

Al elegir

  • Cuenta cuántas tarjetas de expansión usarás además de la gráfica.
  • Revisa en el manual a qué velocidad trabaja cada ranura y si comparte líneas con M.2 o SATA.
  • Verifica que la gráfica, por su grosor, no tape la ranura que necesitas.
  • Si piensas en una tarjeta de red inalámbrica, mira primero si la placa ya la trae integrada.

Datos

Dato 1
Una ranura PCIe de tamaño físico x16 puede estar conectada eléctricamente a menos líneas, por ejemplo x4 u x8, según el modelo de placa.

Relacionadas: PCIe principal, Chipset, M.2

Fuentes

08Ranuras M.2

También se le dice: ranura NVMe, slot M.2, ranura para SSD.

Aloja un SSD M.2 que se sujeta con un tornillo pequeño y queda paralelo a la placa. No necesita cables: la conexión de datos y de energía va por la ranura. Cada ranura tiene una llave (la forma de la muesca) y un largo máximo, y no todas admiten los mismos SSD.

Al elegir

  • Cuenta cuántas M.2 trae y cuántos SSD quieres instalar ahora y más adelante.
  • Confirma qué admite cada una: NVMe, SATA o ambos.
  • Revisa el largo máximo que cabe y si trae disipador integrado.
  • Lee en el manual si ocupar una M.2 apaga puertos SATA o resta líneas a una ranura PCIe.

Datos

Dato 1
En las placas actuales, las ranuras M.2 para SSD usan la llave M y las tarjetas inalámbricas suelen usar la llave E; algunos SSD SATA traen las llaves B y M. La llave indica qué tipo de dispositivo admite la ranura, pero no garantiza el protocolo: una ranura con llave M puede aceptar SATA o solo PCIe según la placa, así que confirma en el manual.
Dato 2
Los SSD M.2 se nombran por su tamaño: 2230, 2242, 2260, 2280 y 22110 (22 mm de ancho y 30, 42, 60, 80 o 110 mm de largo). El 2280 es el más habitual en escritorio, y el 2230, más corto, se usa en consolas portátiles y mini PC. Cada ranura admite solo algunos largos; el manual de la placa indica cuáles.
Dato 3
Una ranura M.2 puede admitir solo SSD NVMe, solo SSD SATA o ambos, según el modelo de placa.
Dato 4
En algunas placas, ocupar ciertas ranuras M.2 reduce las líneas de una ranura PCIe o desactiva puertos SATA; el manual de cada modelo indica cuáles.

Tipos de SSD que usan M.2

  • NVMe

    Usa líneas PCIe para hablar directo con el procesador o el chipset; es el tipo más habitual en los SSD M.2 actuales.

    Dato 1
    Los SSD NVMe usan líneas PCIe, normalmente cuatro (x4).

  • SATA

    SSD M.2 que usa el protocolo SATA en vez de PCIe. Encaja en la misma ranura física, pero solo si la placa lo admite.

Relacionadas: SATA, PCIe secundarias, Chipset

Fuentes

09Puertos SATA

También se le dice: conectores SATA, puertos para discos.

Los puertos SATA llevan los datos entre la placa y los discos o SSD con conexión SATA, mediante un cable delgado con conectores en forma de L. La energía llega por otro cable que sale de la fuente. Muchas placas modernas traen pocos puertos SATA porque el almacenamiento rápido pasa a M.2.

Al elegir

  • Cuenta las unidades SATA que vas a instalar: discos de almacenamiento y SSD SATA.
  • Revisa en el manual si algún puerto SATA se apaga al ocupar una ranura M.2.
  • Usa cables con seguro y conéctalos hasta el fondo.
  • Confirma que tu fuente trae suficientes conectores de energía SATA para tus unidades.

Datos

Dato 1
Los puertos SATA de las placas actuales son de 6 Gb/s (unos 600 MB/s como tope del enlace); la velocidad real que logra una unidad es menor.
Dato 2
Cada unidad SATA necesita un cable de datos hacia la placa y un cable de energía SATA desde la fuente.

Relacionadas: M.2, 24 pines

Fuentes

10Conector principal de la fuente (24 pines)

También se le dice: conector ATX, alimentación principal.

Entrega a la placa la energía general que reparte a sus circuitos, a la memoria y a los puertos. Es el conector más grande de la placa y está en el borde frontal, a la derecha de las ranuras de memoria. Tiene un seguro que impide soltarlo por accidente.

Al elegir

  • Comprueba que la fuente trae ese cable; casi todas las fuentes ATX lo incluyen.
  • Presiónalo hasta que el seguro encaje: si queda flojo, el equipo puede no encender.
  • Revisa que el cable llegue sin quedar tenso, para no forzar el conector.
  • Mira la guía de vatios para elegir una fuente que cubra tu equipo.

Datos

Dato 1
El conector principal de energía de la placa es de 24 pines en el estándar ATX. Algunos equipos de marca usan conectores y fuentes propios, así que no siempre sirve una fuente ATX estándar.

Relacionadas: EPS, SATA

Fuentes

11Puertos traseros (E/S)

También se le dice: panel trasero, entradas y salidas, escudo de E/S.

Es el bloque de puertos que queda al fondo del chasis. Reúne USB, red, audio y, según el modelo, salidas de video y botones para la BIOS. Un escudo metálico lo rodea; en algunas placas viene integrado y en otras es una pieza suelta que se coloca en el chasis.

Al elegir

  • Haz una lista de tus periféricos y confirma que la placa tiene puertos suficientes y del tipo que necesitas.
  • Si piensas usar la salida de video de la placa, comprueba que tu procesador tiene gráficos integrados.
  • Revisa si trae red inalámbrica integrada o si necesitarás una tarjeta aparte.
  • Busca si trae botones para actualizar la BIOS sin procesador o para restablecer la configuración.

Datos

Dato 1
Las salidas de video de la placa solo funcionan con procesadores que incluyen gráficos integrados; los modelos de Intel con sufijo F no los traen.
Dato 2
Algunas placas traen el escudo de E/S ya integrado y otras lo entregan suelto para instalarlo en el chasis.
Dato 3
Algunas placas tienen botones de actualización de BIOS sin procesador (llamados Flashback o equivalentes) y de restablecimiento de la configuración (Clear CMOS); el nombre cambia por fabricante.

Relacionadas: PCIe principal, Batería CMOS

Fuentes

12Cabezales de ventilador y bomba

También se le dice: fan headers, CPU_FAN, SYS_FAN.

Cada cabezal alimenta un ventilador o una bomba y permite a la placa leer su velocidad. Los que traen cuatro pines también permiten controlarla con una señal PWM, y los de tres pines lo hacen por voltaje. Los nombres impresos junto a cada uno indican su función, por ejemplo la del procesador o la del chasis.

Al elegir

  • Cuenta cuántos ventiladores y cuántas bombas vas a conectar y revisa que la placa tenga cabezales suficientes.
  • Conecta el ventilador del disipador del procesador al cabezal marcado para el procesador.
  • Usa un concentrador de ventiladores si te faltan cabezales; no sobrecargues uno solo.
  • Si la refrigeración es líquida, busca un cabezal pensado para la bomba.

Datos

Dato 1
Los cabezales de ventilador de 4 pines (PWM) suelen aceptar también ventiladores de 3 pines, que se controlan por voltaje; en algunas placas hay que elegir el modo DC en la BIOS y el comportamiento depende del modelo.
Dato 2
Los cabezales suelen llamarse CPU_FAN, CPU_OPT, SYS_FAN o CHA_FAN y AIO_PUMP, según el fabricante. Muchas placas avisan al arrancar si no detectan un ventilador en CPU_FAN.

Relacionadas: VRM, EPS

Fuentes

13Conectores del frente del chasis

También se le dice: panel frontal, USB frontal, audio frontal.

Son filas de pines pequeños, casi siempre en el borde de la placa, donde se conectan los cables que salen del frente del chasis. Cada cable se conecta a un conector de forma distinta, y el manual indica el orden de los pines del panel de botones y luces.

Al elegir

  • Compara los USB del frente de tu chasis con los conectores de la placa; si el chasis trae USB-C, confirma que la placa tiene el conector correspondiente.
  • Ten a mano el manual para conectar el panel de botones y luces sin errores.
  • Revisa que la placa tenga conector de audio frontal si usas los puertos del frente para auriculares.
  • Planifica el recorrido de los cables antes de cerrar el chasis.

Datos

Dato 1
El panel frontal reúne cuatro conexiones: encendido, reinicio, luz de encendido y luz de actividad del disco.
Dato 2
Los conectores USB frontales de la placa son de tres tipos: USB 2.0, USB 3.x y USB-C frontal. Cada uno usa su propio cable y no son intercambiables.
Dato 3
Las placas actuales traen un conector de audio frontal para chasis con audio HD; su nombre cambia según el fabricante (por ejemplo, F_AUDIO o JAUD1), pero es el mismo tipo de conector, para que funcione con el cable de audio de los chasis.

Relacionadas: Puertos traseros, Batería CMOS

Fuentes

14Batería de la placa (CMOS)

También se le dice: pila de la placa, batería del reloj.

Alimenta una memoria pequeña y el reloj de la placa, para que conserven la fecha y la configuración de la BIOS aunque se corte la corriente. Cuando se agota, el equipo pierde la hora o pide volver a configurar la BIOS al encender. Se cambia en pocos segundos.

Al elegir

  • Si la hora o la configuración se pierden al desconectar el equipo, cambia la pila.
  • Usa el tipo que indica el manual de tu placa.
  • Para restablecer la configuración sin cambiar la pila, usa el botón o el puente de Clear CMOS que indica el manual.
  • Apaga y desconecta el equipo antes de tocar la placa.

Datos

Dato 1
La batería de la placa es una pila de botón CR2032.
Dato 2
La batería conserva el reloj y la configuración de la BIOS mientras la placa está sin energía; lo que se guarda depende de la plataforma.

Relacionadas: Puertos traseros, Frontales

Fuentes

Tamaños de tarjeta madre: ATX, Micro-ATX y Mini-ITX

El tamaño de la placa no define su calidad. Cambia cuántas ranuras de expansión y de memoria suele traer y en qué chasis cabe. Hay placas pequeñas de gama alta y placas grandes de gama baja.

ATX305 × 244 mmMicro-ATX244 × 244 mmMini-ITX170 × 170 mm

  • ATX

    305 × 244 mm

    El formato más habitual en torres de tamaño medio y grande. Deja espacio para más ranuras, puertos y conectores.

    Para quién: A quien quiere margen para ampliar el equipo con el tiempo y tiene un chasis que admite este formato.

  • Micro-ATX

    244 × 244 mm

    Una placa cuadrada, más corta que la ATX y con menos ranuras de expansión. Entra en muchos chasis ATX y en chasis compactos pensados para ella.

    Para quién: A quien arma un equipo de tamaño contenido y no necesita muchas tarjetas de expansión.

  • Mini-ITX

    170 × 170 mm

    La placa más pequeña de las tres, pensada para chasis compactos. Reúne lo esencial en poco espacio.

    Para quién: A quien busca un equipo pequeño y acepta menos ranuras de expansión. Pide más cuidado con el espacio y con la ventilación.

A veces una placa pequeña cuesta más porque lleva lo mismo en menos espacio.

Muchos chasis pensados para ATX aceptan también placas más pequeñas. Confirma siempre en la ficha del chasis qué formatos admite.

Existe además un formato mayor, Extended ATX (E-ATX), poco común en equipos de uso general. Lo usan sobre todo entusiastas que arman servidores o estaciones de trabajo propias, y exige un chasis pensado para él.

  • Ranuras de expansión: cambia cuántas tarjetas puedes instalar además de la gráfica.
  • Ranuras de memoria: el formato suele marcar cuántos módulos admite la placa, con excepciones según el modelo.
  • M.2 y SATA: la cantidad depende más del modelo y del chipset que del formato; revísala en la ficha de la placa.
Dato 1
Según su especificación, el formato ATX admite hasta siete ranuras de expansión, Micro-ATX hasta cuatro y Mini-ITX una; cuántas trae cada placa depende del modelo.
Dato 2
Muchos chasis ATX aceptan también placas Micro-ATX y, con frecuencia, Mini-ITX. Confirma siempre en la ficha del chasis qué formatos admite.
Dato 3
Las placas Mini-ITX suelen traer dos ranuras de memoria y la mayoría de las Micro-ATX y ATX traen cuatro; hay excepciones, como algunas Micro-ATX económicas con dos.
Dato 4
La cantidad de ranuras M.2 y de puertos SATA depende del modelo de placa y de su chipset, más que del formato.

Qué mirar al elegir una tarjeta madre

Elegir bien la placa evita la mayoría de los problemas de compatibilidad. Revisa estos puntos en orden, empezando por el procesador, porque de él se desprende casi todo lo demás.

Lo que no se ve en el dibujo: la placa guarda su firmware, conocido como BIOS o UEFI, en un chip aparte. Algunas traen botones para actualizarlo sin procesador o para restablecer la configuración, normalmente junto a los puertos traseros o en el borde de la placa.

  • Socket y chipset: parte del procesador que quieres y confirma en la lista del fabricante que tu modelo exacto está soportado por la placa.
  • Generación de memoria: la placa usa DDR4 o DDR5, nunca ambas. Elige la memoria según la placa.
  • Tamaño frente al chasis: confirma que el formato de la placa (ATX, Micro-ATX o Mini-ITX) cabe en el chasis que elegiste.
  • Cantidad de M.2: cuenta cuántos SSD quieres instalar ahora y cuántos más adelante.
  • Puertos traseros que de verdad usas: lista tus periféricos, la red y las salidas de video que necesitas.
  • VRM según el procesador: los procesadores más exigentes piden una alimentación acorde; busca reseñas de la placa con ese procesador.
  • BIOS al día: pregunta si la placa trae una versión que reconoce tu procesador o si hace falta actualizarla antes de usarla.
Dato 1
UEFI reemplazó a la BIOS clásica en las placas actuales, aunque en el uso diario se le siga llamando BIOS.
Dato 2
Un procesador más nuevo que la placa puede requerir actualizar la BIOS para ser reconocido. Algunas placas permiten actualizarla sin procesador con un botón (Flashback o equivalente).
Dato 3
Windows 11 requiere firmware UEFI con capacidad de arranque seguro (Secure Boot) y TPM versión 2.0; muchas placas ofrecen el TPM dentro de la BIOS, y cada fabricante de procesador lo llama distinto: fTPM en AMD y PTT en Intel, pero cumplen la misma función.

Errores comunes de compatibilidad

Estos son los tropiezos más frecuentes al combinar piezas. Casi todos se evitan revisando el manual y la lista de compatibilidad del fabricante antes de comprar.

Los que empiezan con «Nos ha pasado» los hemos visto en el taller; los que empiezan con «Puede pasar» son riesgos conocidos que prevenimos al armar.

Dato 1
Los conectores RGB de cuatro pines trabajan a 12 V y los ARGB direccionables de tres pines a 5 V; no son intercambiables, y conectar una tira ARGB de 5 V en un conector RGB de 12 V puede dañar la tira. Fíjate bien en la orientación: el conector del cable y el de la placa traen una marca de pin 1 (una flecha o un triángulo) que debe quedar alineada; conectarlo al revés puede dañar las luces o la placa. Confirma en el manual de tu placa cuáles conectores trae.
Dato 2
Algunas placas permiten actualizar la BIOS desde una memoria USB con un botón o una función dedicada, incluso sin procesador instalado o compatible; el nombre cambia según el fabricante.

Para tener en cuenta

  • Nos ha pasado:armar el equipo con un procesador compatible con la placa, pero con una BIOS que aún no lo reconocía. Al encender, los ventiladores giraban y el equipo se apagaba. Se resolvió actualizando la BIOS por USB con la función que traen algunas placas (según el fabricante se llama Flashback, Q-Flash u otro nombre). Antes de comprar, confirma en la lista de compatibilidad qué versión de BIOS necesita tu procesador.

  • Nos ha pasado:un cliente que trajo sus componentes con memoria DDR5 y la placa era DDR4. Los módulos tienen la muesca en otro lugar y una generación no entra en la otra.

  • Nos ha pasado:ventiladores o luces RGB que no eran compatibles con la placa. Hay conectores de cuatro pines (RGB) y de tres pines (ARGB direccionable) que se ven parecidos, pero no son intercambiables. Revisa en el manual cuáles trae tu placa antes de comprar las luces.

  • Nos ha pasado:clientes que conectan el cable del monitor a la salida de video de la placa teniendo gráfica dedicada, y entonces no ven el rendimiento que esperan porque la gráfica no se está usando. Y al revés, si el procesador no tiene gráficos integrados, la salida de la placa no da imagen. Conecta el monitor a la gráfica.

  • Puede pasar:instalar el procesador mal y doblar los pines del socket, una reparación difícil. Alinea el procesador con la marca del pin uno y nunca lo fuerces.

  • Puede pasar:conectar el cable de un ventilador o de una luz en un cabezal que no corresponde, con riesgo de dañar la pieza o la placa. Cada cabezal tiene un uso y una forma: confirma en el manual cuál es cuál.

  • Puede pasar:instalar una unidad M.2 en una ranura que no admite ese tipo (algunas son solo NVMe, otras aceptan SATA), o llenar todas las ranuras M.2 y quedarte sin puertos SATA porque el manual indica que se comparten.

  • Puede pasar:elegir un formato de placa que no cabe en el chasis, o un chasis que no admite ese tamaño.

  • Puede pasar:que un módulo de memoria quede a medio insertar. Debe asentar por completo hasta que las trabas laterales cierren.

  • Puede pasar:olvidar el cable EPS del procesador. El equipo no enciende o se apaga al poco tiempo.

Preguntas frecuentes

¿Cómo sé si un procesador es compatible con mi tarjeta madre?

Revisa tres cosas: que el socket coincida, que el chipset de la placa lo soporte y que la versión de BIOS lo reconozca. El fabricante de la placa publica una lista de procesadores compatibles con la versión de BIOS que necesita cada uno.

¿Puedo poner memoria DDR4 en una placa DDR5?

No. Cada placa admite una sola generación de memoria y los módulos tienen la muesca en un lugar distinto, así que no encajan. Revisa en la ficha de la placa si usa DDR4 o DDR5.

¿Una tarjeta madre pequeña es de menor calidad?

No necesariamente. El tamaño cambia cuántas ranuras de expansión y de memoria suele traer la placa y en qué chasis cabe, pero no su calidad. Compara las funciones del modelo que necesitas, no solo el formato.

¿Qué pasa si mi procesador no tiene gráficos integrados?

Las salidas de video de la placa no funcionarán con él. Necesitas una tarjeta gráfica dedicada para ver imagen en el monitor.

¿Para qué sirve la pila redonda de la placa?

Mantiene la hora y la configuración de la BIOS cuando el equipo está apagado y desconectado. Si se agota, el equipo pierde la hora o pide configurar de nuevo la BIOS al encender.

Fuentes de esta página

Cotiza tu PC

Si prefieres no revisar compatibilidades por tu cuenta, en el cotizador eliges la gama de cada pieza y te ayudamos a elegir una combinación compatible.

Ver las guías para armar tu PC

Cotiza tu PC
