La refrigeración del procesador, parte por parte

La refrigeración del procesador es la pieza que se lleva el calor que genera el procesador al trabajar. Hay dos familias: el disipador por aire, con aletas y ventilador, y la refrigeración líquida todo en uno (AIO), con bloque, bomba, mangueras y radiador.

Toca cada parte del dibujo para ver qué hace y qué mirar al elegirla. Cambia entre las dos vistas para comparar cómo está armada cada una, y revisa siempre el chasis antes de decidir: de él depende qué cabe.

Cotiza tu PC

Explora las partes

Saltar a la lista de partes
Por aireLíquida
Dibujo esquemático de un disipador por aire de torre. Las proporciones y la forma cambian según el modelo.
1234
Dibujo esquemático de un disipador por aire de torre. Las proporciones y la forma cambian según el modelo.
AnteriorSiguiente

Toca un número para ir a esa parte

Las partes, una por una

01Base de contacto

También se le dice: placa de contacto.

Recibe el calor de la tapa metálica del procesador y lo pasa al resto del sistema. Para que lo haga bien necesita hacer contacto parejo con el procesador, con una capa fina de pasta térmica en medio.

Al elegir

  • Antes de instalarlo, quita el plástico o la película protectora de la base, si la trae.
  • No toques la base con los dedos ni la apoyes sobre una superficie sucia.
  • Confirma que el soporte incluido sirve para el socket de tu procesador.

Datos

Dato 1
Muchos disipadores traen la base cubierta con una película o plástico protector que se retira antes de instalarlos.
Dato 2
La pasta térmica va entre la tapa metálica del procesador (IHS) y la base del disipador.
Dato 3
AMD indicó que los disipadores de AM4 siguen siendo compatibles con AM5. Aun así, algunos modelos pueden necesitar piezas de montaje nuevas: si vas a pasar de AM4 a AM5, o armas hoy una AM4 pensando en actualizar después, confirma con el fabricante de tu disipador que sirva en ambas plataformas.
Dato 4
Los disipadores diseñados para LGA 1700 suelen servir también en LGA 1851, según lo que indique el fabricante de cada disipador.

Relacionadas: Heatpipes, Bomba

Fuentes

02Tubos de calor (heatpipes)

También se le dice: tubos de cobre, heat pipes.

Son el camino del calor dentro de un disipador por aire: lo toman en el contacto con el procesador y lo reparten por las aletas, donde el aire lo retira. Se doblan con facilidad, así que se tratan con cuidado.

Al elegir

  • No los dobles ni apoyes el disipador sobre ellos.
  • Si el disipador es muy alto, revisa que el chasis y las memorias dejen espacio.

Datos

Dato 1
Los tubos de calor (heatpipes) conducen el calor desde la base del disipador hasta las aletas.
Dato 2
Un disipador por aire se compone de una superficie de contacto con el procesador (una base metálica o los propios tubos de calor), tubos de calor que llevan el calor hacia arriba, un bloque de aletas metálicas y uno o más ventiladores.

Relacionadas: Base, Aletas

Fuentes

03Aletas del disipador

Aumentan la superficie por donde el aire puede retirar el calor. El polvo se acumula entre ellas con el tiempo y estorba el paso del aire, por eso conviene limpiarlas de vez en cuando, y más seguido si el lugar tiene mucho polvo.

Al elegir

  • Revisa que el bloque de aletas no choque con las memorias ni con los disipadores de la placa.
  • Limpia el polvo con aire o con una brocha suave, sin doblar las aletas.

Datos

Dato 1
Los fabricantes de refrigeración recomiendan limpiar el polvo de los ventiladores y de los disipadores o radiadores de forma periódica. Cada cuánto depende del polvo del lugar: si el equipo está cerca de una ventana o el cuarto casi no se ventila, conviene limpiarlo más seguido. Como referencia del taller, en un disipador por aire, cada seis meses.

Relacionadas: Heatpipes, Ventilador

Fuentes

04Ventilador

Empuja o jala aire a través de las aletas para retirar el calor. Se conecta a un cabezal de ventilador de la placa y, si es de cuatro pines, la placa puede ajustar su velocidad. Fíjate en las flechas del marco: indican hacia dónde sopla.

Al elegir

  • Conecta el ventilador del disipador al cabezal de ventilador del procesador (CPU_FAN).
  • Verifica el sentido del aire con las flechas del marco antes de montarlo.
  • En un radiador, el sentido del aire depende de dónde lo ubiques en el chasis.

Datos

Dato 1
Los ventiladores de cuatro pines (PWM) permiten que la placa regule su velocidad con una señal; los de tres pines se regulan por voltaje.
Dato 2
El marco de muchos ventiladores de caja trae flechas moldeadas: una indica el sentido del giro y otra el sentido en que sopla el aire.
Dato 3
Los cabezales suelen llamarse CPU_FAN, CPU_OPT, SYS_FAN o CHA_FAN y AIO_PUMP, según el fabricante. Muchas placas avisan al arrancar si no detectan un ventilador en CPU_FAN.
Dato 4
En la configuración habitual de un chasis de torre, el aire fresco entra por el frente (y en algunos modelos por abajo) y el aire caliente sale por la parte trasera y por arriba. El flujo lo define el chasis y cómo se montan los ventiladores: si el chasis no tiene frente cerrado o tiene ventilación por la base o por un lateral, el aire puede entrar por ahí.

Relacionadas: Aletas, Radiador

Fuentes

05Bloque con bomba

También se le dice: cabezal de la bomba, water block.

Recoge el calor del procesador y, con la bomba, empuja el líquido por las mangueras hacia el radiador y lo trae de vuelta. Su cable de alimentación va a un cabezal de la placa pensado para bombas.

Al elegir

  • Conecta la bomba al cabezal de bomba de la placa (AIO_PUMP o similar) y no a uno cualquiera de ventilador.
  • Revisa que el soporte incluido sirva para tu socket.
  • Instálala con el radiador más alto que la bomba, según indique el manual.

Datos

Dato 1
Una refrigeración líquida todo en uno (AIO) se compone de un bloque con bomba que se apoya en el procesador, mangueras que lo conectan con un radiador y ventiladores montados en el radiador.
Dato 2
Los cabezales suelen llamarse CPU_FAN, CPU_OPT, SYS_FAN o CHA_FAN y AIO_PUMP, según el fabricante. Muchas placas avisan al arrancar si no detectan un ventilador en CPU_FAN.

Relacionadas: Base, Mangueras

Fuentes

06Mangueras

Llevan el líquido caliente desde el bloque hasta el radiador y lo devuelven frío. Vienen selladas de fábrica: no se abren ni se desconectan. Su largo condiciona dónde puede quedar el radiador.

Al elegir

  • Revisa que el largo de las mangueras alcance hasta la posición del radiador en tu chasis.
  • Evita dobleces fuertes; no las tuerzas al montar el radiador.

Datos

Dato 1
Los fabricantes de refrigeración líquida todo en uno describen el circuito como sellado, sin recarga de líquido por parte del usuario.

Relacionadas: Bomba, Radiador

Fuentes

07Radiador

Es el equivalente a las aletas del disipador por aire, pero separado del procesador y montado en el chasis. Su tamaño se nombra según los ventiladores que admite, y el chasis debe tener un lugar para él y admitir ese tamaño de ventilador.

Al elegir

  • Confirma en la ficha del chasis en qué posiciones admite un radiador y de qué tamaño.
  • Decide el sentido del aire de sus ventiladores junto con el flujo de aire del chasis.

Datos

Dato 1
Los radiadores de refrigeración líquida se nombran por su largo en milímetros, que depende del tamaño de los ventiladores que admiten: 240 para dos de 120, 280 para dos de 140, 360 para tres de 120 y 420 para tres de 140. El tamaño estándar lo marca el ventilador, no el radiador. Antes de elegir, confirma que el chasis admita ese radiador y ese tamaño de ventilador: un chasis que solo admite ventiladores de 120 no sirve para un radiador de 280.
Dato 2
Los fabricantes de chasis indican en qué posiciones (frente, techo o parte trasera) admiten un radiador y de qué tamaño.

Relacionadas: Mangueras, Ventilador

Fuentes

Las vistas, una por una

Por aire

Un disipador por aire de torre: la superficie de contacto (una base metálica o los propios tubos de calor) se apoya en el procesador, los tubos de calor suben hasta un bloque de aletas y un ventilador mueve el aire entre ellas.

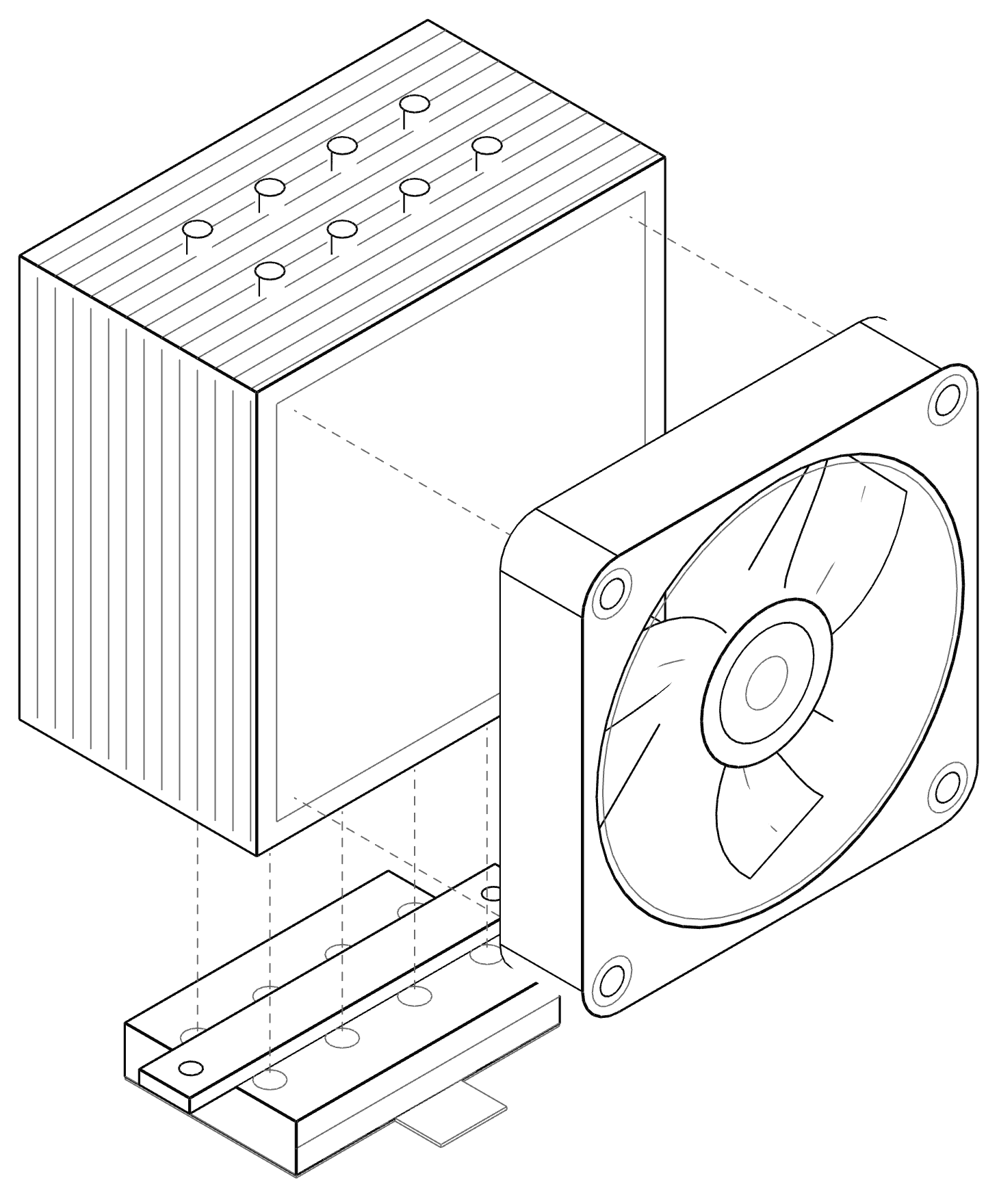

Dibujo esquemático de un disipador por aire de torre. Las proporciones y la forma cambian según el modelo.
  • Bomba: El disipador por aire no lleva bomba: el calor sube por los tubos de calor hasta las aletas.
  • Mangueras: El disipador por aire no lleva mangueras ni líquido.
  • Radiador: En el disipador por aire, las aletas cumplen el papel del radiador.

Criterio de B & W

A favor

  • Tiene menos piezas que pueden fallar: no hay bomba ni líquido, y el mantenimiento se reduce a limpiar el polvo.
  • Con un procesador de gama alta preferimos como mínimo un disipador de torre, aunque sea de un solo ventilador. Si el chasis no lo permite, por ejemplo uno compacto, usamos uno de bajo perfil de buena calidad.

A considerar

  • El disipador básico que trae el procesador en la caja está pensado para uno de gama baja. Con un procesador de gama alta suele quedarse corto, así que no lo damos por suficiente.
  • Revisa que la altura quepa en el chasis y que el peso no sea un problema. Un disipador grande también puede tapar las memorias altas.

Líquida

Una refrigeración líquida todo en uno: un bloque con bomba sobre el procesador, mangueras que lo conectan con un radiador y ventiladores montados en el radiador dentro del chasis.

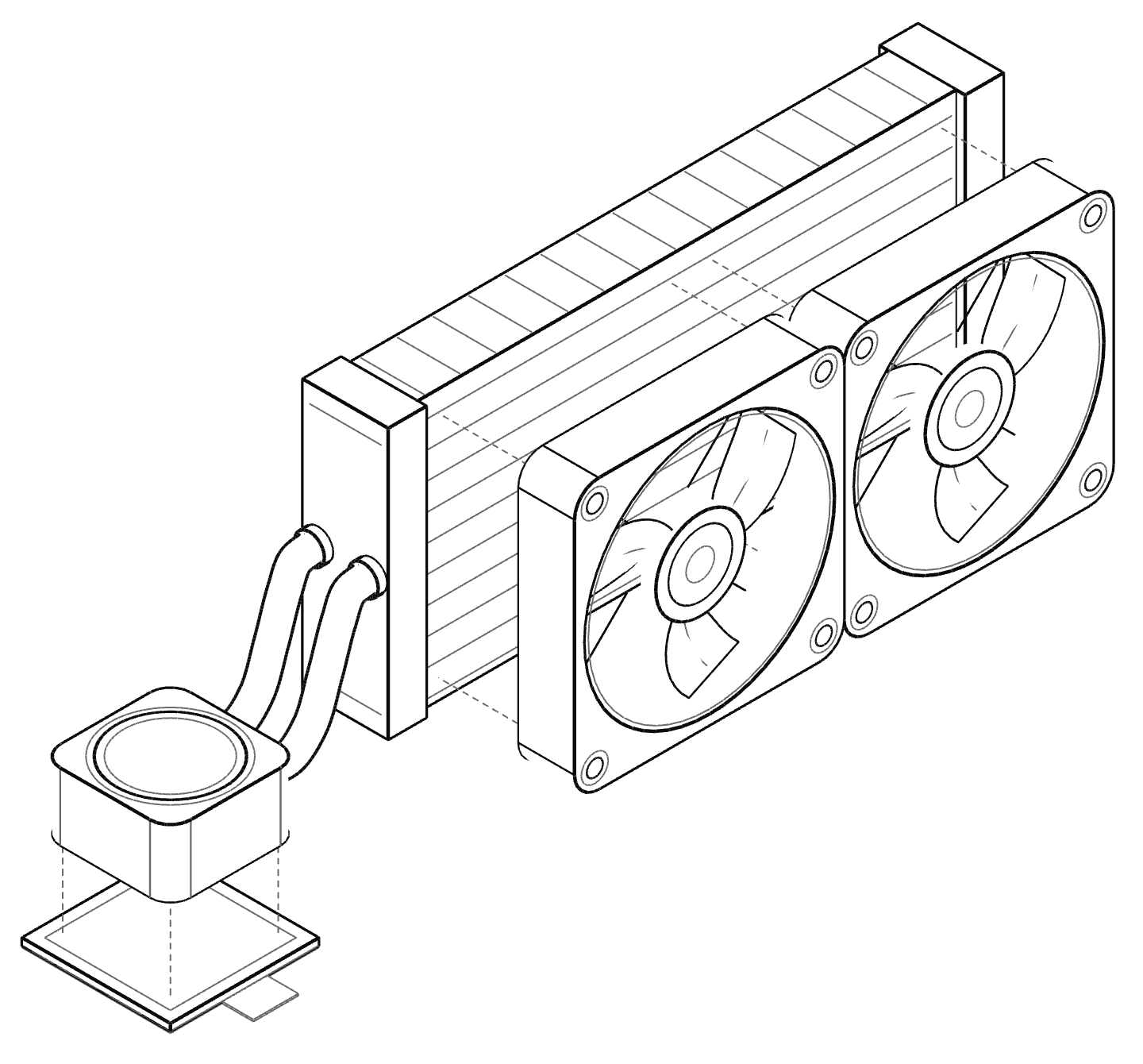

Dibujo esquemático de una refrigeración líquida todo en uno. El tamaño del radiador y la forma del bloque cambian según el modelo.
  • Heatpipes: La refrigeración líquida no usa tubos de calor: el líquido lleva el calor hasta el radiador.
  • Aletas: Las aletas de la refrigeración líquida están en el radiador, no sobre el procesador.

Criterio de B & W

A favor

  • Lleva el calor hasta un radiador montado en el chasis y deja libre el espacio alrededor del socket, algo útil cuando hay memorias altas.

A considerar

  • La bomba es una pieza más que puede fallar, y un fallo se nota rápido en la temperatura del procesador.
  • Hay que decidir dónde va el radiador y comprobar que el chasis lo admita. La instalación suele tardar más que la de un disipador por aire.

Compara lado a lado

Disipador por aire y refrigeración líquida, lado a lado
CaracterísticaPor aireLíquida
De qué se componeUn disipador por aire se compone de una superficie de contacto con el procesador (una base metálica o los propios tubos de calor), tubos de calor que llevan el calor hacia arriba, un bloque de aletas metálicas y uno o más ventiladores.Una refrigeración líquida todo en uno (AIO) se compone de un bloque con bomba que se apoya en el procesador, mangueras que lo conectan con un radiador y ventiladores montados en el radiador.
Qué dice el chasisLos fabricantes de chasis indican la altura máxima de disipador por aire que admite cada modelo.Los fabricantes de chasis indican en qué posiciones (frente, techo o parte trasera) admiten un radiador y de qué tamaño.
Cómo se nombra el tamañoPor la altura del disipador, que se compara con la que admite el chasis.Los radiadores de refrigeración líquida se nombran por su largo en milímetros, que depende del tamaño de los ventiladores que admiten: 240 para dos de 120, 280 para dos de 140, 360 para tres de 120 y 420 para tres de 140. El tamaño estándar lo marca el ventilador, no el radiador. Antes de elegir, confirma que el chasis admita ese radiador y ese tamaño de ventilador: un chasis que solo admite ventiladores de 120 no sirve para un radiador de 280.
Dónde se conecta a la placaLos cabezales suelen llamarse CPU_FAN, CPU_OPT, SYS_FAN o CHA_FAN y AIO_PUMP, según el fabricante. Muchas placas avisan al arrancar si no detectan un ventilador en CPU_FAN.Los cabezales suelen llamarse CPU_FAN, CPU_OPT, SYS_FAN o CHA_FAN y AIO_PUMP, según el fabricante. Muchas placas avisan al arrancar si no detectan un ventilador en CPU_FAN.
Pasta térmicaLa pasta térmica va entre la tapa metálica del procesador (IHS) y la base del disipador.La pasta térmica va entre la tapa metálica del procesador (IHS) y la base del disipador.
Mantenimiento que declaran los fabricantesLos fabricantes de refrigeración recomiendan limpiar el polvo de los ventiladores y de los disipadores o radiadores de forma periódica. Cada cuánto depende del polvo del lugar: si el equipo está cerca de una ventana o el cuarto casi no se ventila, conviene limpiarlo más seguido. Como referencia del taller, en un disipador por aire, cada seis meses.Los fabricantes de refrigeración líquida todo en uno describen el circuito como sellado, sin recarga de líquido por parte del usuario.

Qué mirar al elegir la refrigeración

Antes de decidir entre aire y líquida, revisa tres cosas del equipo: qué procesador tiene, qué admite el chasis y qué soporte necesita el socket. Con eso la lista de opciones se reduce mucho.

Después compara lo que cada fabricante declara en la ficha: la altura del disipador frente al espacio del chasis, o el tamaño del radiador frente a las posiciones que admite. Evita decidir solo por la fama de un tipo de refrigeración.

  • Chasis: el espacio para el disipador o las posiciones para el radiador.
  • Socket: el soporte incluido debe servir para el socket de tu procesador.
  • Procesador: el disipador debe estar diseñado para la potencia del procesador, no solo ser compatible con el socket.
  • Memorias y ventiladores del chasis: un disipador grande puede estorbar a las memorias altas.
Dato 1
Los fabricantes de chasis indican la altura máxima de disipador por aire que admite cada modelo.
Dato 2
Los fabricantes de chasis indican en qué posiciones (frente, techo o parte trasera) admiten un radiador y de qué tamaño.
Dato 3
AMD indicó que los disipadores de AM4 siguen siendo compatibles con AM5. Aun así, algunos modelos pueden necesitar piezas de montaje nuevas: si vas a pasar de AM4 a AM5, o armas hoy una AM4 pensando en actualizar después, confirma con el fabricante de tu disipador que sirva en ambas plataformas.
Dato 4
Los disipadores diseñados para LGA 1700 suelen servir también en LGA 1851, según lo que indique el fabricante de cada disipador.

Errores comunes con la refrigeración

Estos son los tropiezos más frecuentes al instalar la refrigeración. Los marcados como vividos nos pasaron en el taller; los demás son riesgos conocidos.

Para tener en cuenta

  • Nos ha pasado:equipos con un procesador de gama alta armados con el disipador básico que viene en la caja, que solo alcanza para uno de gama baja. La temperatura sube y el equipo se calienta más de lo debido.

  • Nos ha pasado:equipos que llegan con casi todos los ventiladores empujando aire hacia adentro y apenas uno sacándolo. El aire no circula bien por el chasis. Revisa el sentido de cada ventilador: unos deben meter el aire y otros sacarlo.

    Dato 1
    En la configuración habitual de un chasis de torre, el aire fresco entra por el frente (y en algunos modelos por abajo) y el aire caliente sale por la parte trasera y por arriba. El flujo lo define el chasis y cómo se montan los ventiladores: si el chasis no tiene frente cerrado o tiene ventilación por la base o por un lateral, el aire puede entrar por ahí.
    Dato 2
    El marco de muchos ventiladores de caja trae flechas moldeadas: una indica el sentido del giro y otra el sentido en que sopla el aire.

  • Puede pasar:olvidar quitar el plástico protector de la base del disipador, sea de aire o líquido: el procesador se calienta porque la base no hace contacto con su tapa metálica.

    Dato 1
    Muchos disipadores traen la base cubierta con una película o plástico protector que se retira antes de instalarlos.

  • Puede pasar:aplicar la pasta térmica de forma irregular, en exceso o en muy poca cantidad, y que el disipador no transmita bien el calor del procesador.

    Dato 1
    La pasta térmica va entre la tapa metálica del procesador (IHS) y la base del disipador.

  • Puede pasar:comprar un disipador por aire más alto de lo que admite el chasis y descubrirlo cuando el panel lateral no cierra.

    Dato 1
    Los fabricantes de chasis indican la altura máxima de disipador por aire que admite cada modelo.

  • Puede pasar:conectar la bomba de la refrigeración líquida a un cabezal de ventilador cualquiera, de modo que la placa la regule como si fuera un ventilador. Usa el cabezal de bomba que indica el manual de la placa.

    Dato 1
    Los cabezales suelen llamarse CPU_FAN, CPU_OPT, SYS_FAN o CHA_FAN y AIO_PUMP, según el fabricante. Muchas placas avisan al arrancar si no detectan un ventilador en CPU_FAN.
